DP83848CVVXN-NOPB دوائر إلكترونية جديدة ومبتكرة لرقائق إيثرنت IC متوفرة في المخزون بسعر وجودة جيدة
سمات المنتج
| يكتب | وصف |
| فئة | الدوائر المتكاملة (ICs) الواجهة - برامج التشغيل وأجهزة الاستقبال وأجهزة الإرسال والاستقبال |
| MFR | شركة Texas Instruments |
| مسلسل | - |
| طَرد | الشريط والبكرة (TR) قطع الشريط (CT) ديجي ريل® |
| SPQ | 1000 |تي آند آر |
| حالة المنتج | نشيط |
| يكتب | جهاز الإرسال والاستقبال |
| بروتوكول | إيثرنت |
| عدد برامج التشغيل/أجهزة الاستقبال | 1/1 |
| دوبلكس | - |
| معدل البيانات | - |
| الجهد - العرض | 3 فولت ~ 3.6 فولت |
| درجة حرارة التشغيل | 0 درجة مئوية ~ 70 درجة مئوية |
| نوع التركيب | سطح جبل |
| الحزمة / القضية | 48-LQFP |
| حزمة جهاز المورد | 48-LQFP (7x7) |
| رقم المنتج الأساسي | DP83848 |
JTAG
يرمز JTAG إلى Joint Test Action Group وهو الاسم الشائع لمعيار IEEE 1149.1 المسمى Standard Test Access Port وBoundary Scan Architecture.تُستخدم هذه المواصفة القياسية للتحقق من صحة التصميم واختبار وظائف لوحات الدوائر المطبوعة المصنعة.
يُستخدم JTAG حاليًا بشكل شائع لاختبار الكتل الفرعية للدوائر المتكاملة عند تصميم لوحات الدوائر المطبوعة.يوفر JTAG أيضًا آلية تصحيح أخطاء مفيدة في الأنظمة المدمجة، مما يوفر "بابًا خلفيًا" مناسبًا في النظام.عند استخدام أدوات تصحيح الأخطاء مثل أجهزة المحاكاة داخل الدائرة التي تستخدم JTAG كآلية للإشارة، يمكن للمبرمج قراءة وحدة التصحيح المدمجة في وحدة المعالجة المركزية عبر JTAG.تسمح وحدة التصحيح للمبرمج بتصحيح أخطاء البرنامج في النظام المضمن.
واجهة سني
SNI هي الواجهة بين AN وSN.إذا لم تكن نقطة AN-SNI في نفس مكان نقطة SNI-SN، فيمكن إجراء اتصال عن بعد عبر قناة إرسال شفافة.(واجهة الشبكة التسلسلية) واجهة شبكة تسلسلية، تُعرف عمومًا بواجهة شبكة ذات سبعة أسلاك، تشبه واجهة MII (واجهة الوسائط المستقلة).
مزايا شريحة إيثرنت
يتيح هذا الحل توافقًا جيدًا بين MAC وPHY، مع تقليل عدد الأطراف ومساحة الشريحة أيضًا.تعمل وحدة التحكم الدقيقة Ethernet المتجانسة أيضًا على تقليل استهلاك الطاقة، خاصة إذا تم استخدام وضع خفض الطاقة.

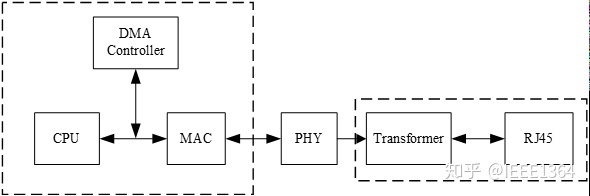

دائرة إيثرنت
يظهر أدناه جزء Ethernet من النظام الطرفي المدمج النموذجي:
حول المنتجات
يستمر عدد التطبيقات التي تتطلب اتصال Ethernet في التزايد، مما يدفع الأجهزة التي تدعم Ethernet إلى بيئات أكثر قسوة.
تم تصميم DP83848C/I/VYB/YB لمواجهة تحدي هذه التطبيقات الجديدة بأداء درجة حرارة ممتد يتجاوز نطاق درجة الحرارة الصناعية النموذجية.يعد DP83848C/I/VYB/YB جهازًا موثوقًا للغاية وغنيًا بالميزات وقويًا ويلبي معايير IEEE 802.3 على مدى درجات حرارة متعددة تتراوح من درجات الحرارة التجارية إلى درجات الحرارة القصوى.هذا الجهاز مناسب بشكل مثالي للبيئات القاسية مثل محطات القاعدة اللاسلكية عن بعد، والسيارات/النقل، وتطبيقات التحكم الصناعية.
إنه يوفر حماية معززة من ESD واختيار واجهة MII أو RMII للحصول على أقصى قدر من المرونة في اختيار MPU؛كل ذلك في حزمة 48 دبوس.
يعمل DP83848VYB على توسيع المكانة الرائدة لعائلة أجهزة PHYTER ™ مع نطاق واسع لدرجة حرارة التشغيل.يعتمد خط TI من أجهزة الإرسال والاستقبال PHYTER على عقود من الخبرة في مجال Ethernet لتقديم الأداء العالي والمرونة التي تتيح للمستخدم النهائي تنفيذًا سهلاً مصممًا لتلبية احتياجات التطبيقات هذه.
